القطع والتفريغ الكهربائي EDM | دقة عالية لتصنيع المعادن في مصر

عندما تصل تقنيات التشغيل التقليدي إلى حدودها، يأتي القطع والتفريغ الكهربائي (EDM) ليقدّم الحل الأمثل. تعتمد هذه العملية على سلك رفيع مشحون كهربائيًا لقطع المعادن الموصلة بدقة متناهية، دون أي تلامس مباشر بين الأداة وقطعة العمل، مما يتيح معالجة المواد الصلبة والأشكال المعقدة بدون أي تشوه.

‍

أما التفريغ الكهربائي باستخدام (Spark EDM) – والمعروف أيضًا باسم التآكل الشراري الكهربائي – فهو من أكثر تقنيات التصنيع تطورًا، حيث يتم إزالة المادة من خلال تفريغ كهربائي محكوم بدقة.  وعلى عكس عمليات الطحن أو الخراطة التقليدية، يمكن لتقنية التفريغ الكهربائي (EDM) أن تقطع الصلب المقسى وسبائك الكربيد والمعادن الموصلة دون تطبيق أي قوة ميكانيكية.

في إنتاج (Entag)، نوفر خدمات التفريغ الكهربائي باستخدام (Spark EDM) و باستخدام (Wire EDM)  عبر ماكينات CNC عالية الدقة، لتصميم التجاويف الدقيقة والزوايا الحادة والتشطيبات السطحية الفائقة — مما يجعلها مثالية لقوالب التشكيل (molds) وقوالب الصب (dies) والقطع الدقيقة التي لا يمكن للأدوات التقليدية تنفيذها.

‍

ما هو القطع والتفريغ الكهربائي (Wire Cut EDM) و( Spark EDM )؟

يُعد القطع والتفريغ الكهربائي (Wire Cut EDM) من أكثر تقنيات التصنيع دقة في العالم الصناعي الحديث، فهو عملية تشغيل غير تلامسية تعتمد على سلك نحاسي أو نحاس مطلي يُغذّى باستمرار ليعمل كإلكترود يقوم بقطع المعادن الموصلة عبر تفريغ كهربائي محكوم.

تعمل هذه الشرارات الدقيقة على إزالة المادة من القطعة دون أي احتكاك ميكانيكي، مما يجعلها مثالية لتشكيل الأجزاء المعقدة دون أي تشوه أو إجهاد ميكانيكي.

أهم مميزات تقنية Wire EDM:

• دقة فائقة: تحقق تفاوتات تصل إلى ±2 ميكرون.
• قدرة على تشكيل الأشكال المعقدة: يمكنها إنتاج تصميمات هندسية يستحيل تنفيذها بالأدوات التقليدية.
• بدون ضغط على الأداة: مثالية للأجزاء الرقيقة أو الحساسة.
• قادرة على قطع المواد الصلبة: مثل الفولاذ المقسى، الكربيد (Tungsten Carbide)، التيتانيوم، وغيرها.



أما التفريغ الكهربائي باستخدام الشرارة (Spark EDM) – المعروف أيضًا باسم القطع والتفريغ الكهربائي باستخدام اسبارك – فيعمل وفق نفس المبدأ، حيث تتم إزالة المادة من خلال تفريغ كهربائي محكوم داخل سائل عازل.
يُستخدم في هذه التقنية قطب مُشكّل (Shaped Electrode) بدلاً من السلك، ما يسمح بتكوين تجاويف عميقة وزوايا داخلية دقيقة وتفاصيل هندسية معقدة في القوالب المعدنية والمكونات عالية الدقة.

أهم مميزات تقنية Spark EDM:

• بدون أي إجهاد ميكانيكي: مثالية للمواد الصلبة أو الهشة.
• دقة متناهية: تصل إلى ±0.005 مم أو أفضل.
• إنتاج الأشكال المعقدة: تمكن من إنشاء تجاويف دقيقة وتفاصيل صغيرة في القوالب.



معًا، تمثل تقنيتا Wire Cut EDM وSpark EDM قمة تقنيات التصنيع الدقيق (Precision Manufacturing)، وهما الأساس في تصنيع الأدوات والقوالب وقطع الغيار المعقدة التي تتطلب أعلى درجات الدقة والجودة في مصر.

كيف تعمل ماكينات التفريغ الكهربائي (Wire EDM وSpark EDM)؟

تعتمد ماكينات القطع والتفريغ الكهربائي باستخدام السلك (Wire Cut EDM) على تفاعل أربع أنظمة أساسية تعمل بتناغم لتحقيق عمليات قطع دقيقة للغاية:

1. نظام مصدر الطاقة (Power Supply System):
   يولد تفريغات كهربائية محكومة بين سلك الإلكترود وقطعة العمل، وهي الشرارات التي تزيل المادة بدقة متناهية.


2. نظام تغذية السلك (Wire Feeding System):
   يقوم بتغذية سلك نحاسي أو نحاس مطلي بشكل مستمر، ليعمل كأداة القطع الرئيسية خلال عملية التفريغ الكهربائي EDM.


3. النظام العازل (Dielectric System):
   يستخدم مياه منزوعة الأيونات (Deionized Water) لتبريد المنطقة، وإزالة الشوائب الناتجة، والحفاظ على الفجوة المناسبة بين السلك والقطعة.


4. نظام التحكم الرقمي (CNC Control):
   يوجّه السلك بدقة عالية وفق المسار المبرمج لتحقيق أشكال معقدة وتفاوتات دقيقة لا يمكن الوصول إليها بطرق التشغيل التقليدية.



ونظرًا لأن السلك لا يلامس سطح القطعة مباشرة، فإن تقنية Wire EDM تضمن عدم وجود ضغط ميكانيكي أو تشوه، مما يجعلها مثالية لتصنيع المكونات الحساسة أو المصنوعة من المعادن الصلبة في مصر.

أما ماكينات التفريغ الكهربائي باستخدام الشرارة (Spark EDM) – والمعروفة أيضًا باسم Sinker EDM أو Spark Erosion Machines – فهي تعمل بالمبدأ نفسه لإزالة المادة من خلال تفريغات كهربائية محكومة، ولكنها تستخدم قطبًا صلبًا (Electrode) مصنوعًا غالبًا من الجرافيت أو النحاس بدلًا من السلك.

تشمل المكونات الأساسية في ماكينات Spark EDM ما يلي:

1. نظام مصدر الطاقة (Power Supply System):
   يرسل شرارات كهربائية دقيقة بين القطب وقطعة العمل لتآكل المادة بشكل متحكم فيه.


2. نظام تجهيز الأقطاب (Electrode Tooling System):
   يقوم بتثبيت القطب وتشكيله ليناسب التجويف أو الشكل المطلوب داخل القطعة المعدنية.


3. النظام العازل (Dielectric System):
   يستخدم زيتًا عازلًا خاصًا (Dielectric Oil) لعزل منطقة الشرارة وإزالة الجزيئات الناتجة عن عملية التفريغ الكهربائي.


4. نظام التحكم الرقمي (CNC Control):
   يتحكم بدقة في حركة القطب ومعايير الشرارة لتحقيق تفاصيل دقيقة وتجاويف عميقة لا يمكن تنفيذها بالأدوات الميكانيكية التقليدية.



تتيح هذه التقنية لـ Spark EDM إنتاج قوالب تشكيل (Molds) وقوالب صب (Dies) وتفاصيل داخلية دقيقة بمستوى من الدقة لا يمكن الوصول إليه عبر أي أسلوب تشغيل تقليدي.

‍

تطبيقات تقنيات التفريغ الكهربائي (Wire Cut EDM وSpark EDM)

تلعب تقنية القطع والتفريغ الكهربائي باستخدام السلك (Wire Cut EDM) دورًا أساسيًا في العديد من الصناعات التي تتطلب أعلى درجات الدقة والمتانة، حيث تتيح تصنيع أجزاء معقدة لا يمكن إنتاجها بالطرق التقليدية.

‍

تشمل أبرز تطبيقاتها ما يلي:

• صناعة الطيران (Aerospace): تصنيع شفرات التوربينات، والتوصيلات الهيكلية، ومكونات أنظمة الهبوط التي تتطلب دقة ميكرونية ومتانة عالية.


• الأجهزة الطبية (Medical Devices): إنتاج الأدوات الجراحية، والغرسات الطبية، والأدوات الدقيقة باستخدام تقنيات التفريغ الكهربائي EDM.


• صناعة السيارات (Automotive): تشكيل مكونات المحركات، وأجزاء أنظمة الوقود، وتروس النقل الدقيقة.


• صناعة القوالب والأدوات (Tool & Die Making): تصنيع الطوابع، والقوالب، وأدوات البثق، وقوالب الحقن بدقة عالية باستخدام خدمات أسلاك CNC.


• الإلكترونيات الدقيقة (Electronics): إنتاج الموصلات الدقيقة (Connectors)، المكونات الميكروية (Micro-components)، ومشتتات الحرارة (Heat Sinks) عالية الأداء.



أما تقنية التفريغ الكهربائي باستخدام الشرارة (Spark EDM) – أو ما يُعرف بـ القطع والتفريغ الكهربائي باستخدام اسبارك – فلها استخدامات واسعة في مختلف المجالات الصناعية، خاصة عند الحاجة إلى تجاويف دقيقة أو أسطح معقدة في المواد الصلبة.

تشمل أبرز تطبيقاتها ما يلي:

• تصنيع القوالب والأدوات (Tool & Die Manufacturing): إنتاج قوالب حقن البلاستيك، وقوالب الصب (Die Casting Molds)، وطوابع التشكيل (Stamping Dies) بدقة فائقة.


• صناعة السيارات (Automotive): تصنيع أجزاء المحركات، وأنظمة الوقود، والأدوات المخصصة (Custom Jigs & Fixtures) باستخدام تصنيع EDM عالي الدقة.


• صناعات البلاستيك والمطاط (Plastic & Rubber Industries): تشكيل اللبّات والأنوية (Inserts & Cores) لإنتاج كميات كبيرة من القطع بجودة ثابتة.


• الماكينات الصناعية العامة (General Industrial Machinery): إنتاج المحاور (Shafts) والهياكل (Housings) وقطع الغيار الصلبة من الفولاذ المقسى بدقة عالية.

‍

المواد المتوافقة مع تقنيات التفريغ الكهربائي (Wire EDM وSpark EDM)

تُعد تقنيات القطع والتفريغ الكهربائي (EDM) – سواء باستخدام السلك أو الشرارة – الحل الأمثل لتشغيل المعادن الصلبة والموصلة للكهرباء التي يصعب أو يستحيل معالجتها بالطرق التقليدية. ونظرًا لعدم وجود أي تلامس فعلي بين الأداة وقطعة العمل، فإن صلابة المعدن لا تمثل عائقًا، كما تبقى سلامة المادة ودقتها الهيكلية محفوظة بالكامل.

‍

أكثر المواد استخدامًا في عمليات Wire EDM وSpark EDM تشمل:

• فولاذ الأدوات المقسى (Hardened Tool Steels): مثالي لتصنيع القوالب (Molds) والطوابع (Dies) واللكمات الدقيقة (Precision Punches).


• الفولاذ المقاوم للصدأ (Stainless Steel 316, 420): مقاوم للتآكل، ويُستخدم في التطبيقات الصناعية عالية الأداء.


• سبائك التيتانيوم (Titanium Alloys): أساسية في صناعات الطيران والمعدات الطبية والمكونات عالية القوة.


• الكربيد (Tungsten Carbide): شديد الصلابة ومقاوم للتآكل، مثالي لأدوات القطع والتشكيل الدقيقة.


• النحاس والنحاس الأصفر (Copper & Brass): يُستخدمان في الموصلات الكهربائية والمكونات الدقيقة بفضل موصليتهما العالية ودقتهما التشغيلية.



عادةً ما تُستخدم تقنية القطع والتفريغ الكهربائي باستخدام السلك (Wire EDM) لقص الأشكال المعقدة والخطوط الدقيقة، بينما تُستخدم تقنية التفريغ الكهربائي باستخدام الشرارة (Spark EDM) لتشكيل التجاويف العميقة والزوايا الحادة والتفاصيل الداخلية الدقيقة — لتقدمان معًا دقة تشغيلة وجودة سطح لا تضاهى مهما بلغت صلابة المعدن.

‍

مقارنة عملية بين تقنيتي Spark EDM وWire EDM

على الرغم من أن كلتا التقنيتين تعتمدان على مبدأ التفريغ الكهربائي (Electrical Discharge Machining)، إلا أن لكل منهما استخدامات ومزايا محددة تجعلها مناسبة لتطبيقات صناعية مختلفة.

‍

كلا التقنيتين تكملان بعضهما البعض — حيث تتفوق Spark EDM في تشكيل التجاويف والقوالب، بينما تتفوق Wire EDM في تنفيذ القصّات الدقيقة والتفاصيل الدقيقة بأعلى مستوى من الدقة والتكرارية.

التحديات في عمليات القطع والتفريغ الكهربائي باستخدام السلك (Wire Cut EDM) وكيف نتغلب عليها

Challenges in Wire Cut EDM and How We Solve Them

حتى مع التطور الكبير في تقنيات التفريغ الكهربائي EDM، تواجه عمليات Wire EDM بعض التحديات التشغيلية، لكن في إنتاج (Entag) نقوم بتطبيق حلول هندسية متقدمة للتغلب عليها وضمان دقة متناهية في كل مشروع:

• ⚡ التحدي: انقطاع السلك أثناء التشغيل (Wire Breakage)
  الحل: نستخدم أنظمة تحكم متقدمة في شد السلك (Wire Tension Control) وأسلاك مطلية عالية الجودة لتقليل احتمالية الانقطاع إلى الحد الأدنى.


• ⏱️ التحدي: طول زمن القطع (Long Cutting Times)
  الحل: نعتمد على برمجة CNC احترافية واستراتيجيات متعددة التمرير (Multi-pass Cutting) لتقليل الوقت وتحقيق توازن بين السرعة والدقة.


• ✨ التحدي: سلامة السطح وجودة التشطيب (Surface Integrity)
  الحل: نستخدم أنظمة تدفق عازل محكومة (Controlled Dielectric Flushing) وتقنيات Skim Cuts لتحسين نعومة السطح والوصول إلى تشطيب مثالي.

‍

نماذج مشاريع مميزة باستخدام Spark EDM

Project Spotlight for Spark EDM Solutions

🧩 إنتاج لبّات قوالب بلاستيكية دقيقة (Mold Inserts for Plastic Components)

التحدي:
احتاج أحد مصنّعي البلاستيك المحليين إلى لبّات قوالب (Mold Inserts) تحتوي على زوايا داخلية دقيقة جدًا لا يمكن تنفيذها بعمليات الطحن التقليدية.

الحل:
قمنا باستخدام ماكينات CNC Spark EDM مع أقطاب نحاسية (Copper Electrodes) لتحقيق التفاصيل المطلوبة، مع الحفاظ على تفاوت أبعاد لا يتجاوز ±0.005 مم.

النتيجة:
تمكن العميل من تقليل زمن تجميع القالب بنسبة 30% وتحسين جودة القطع النهائية، مما خفّض نسبة العيوب في الإنتاج الضخم بشكل ملحوظ.

‍

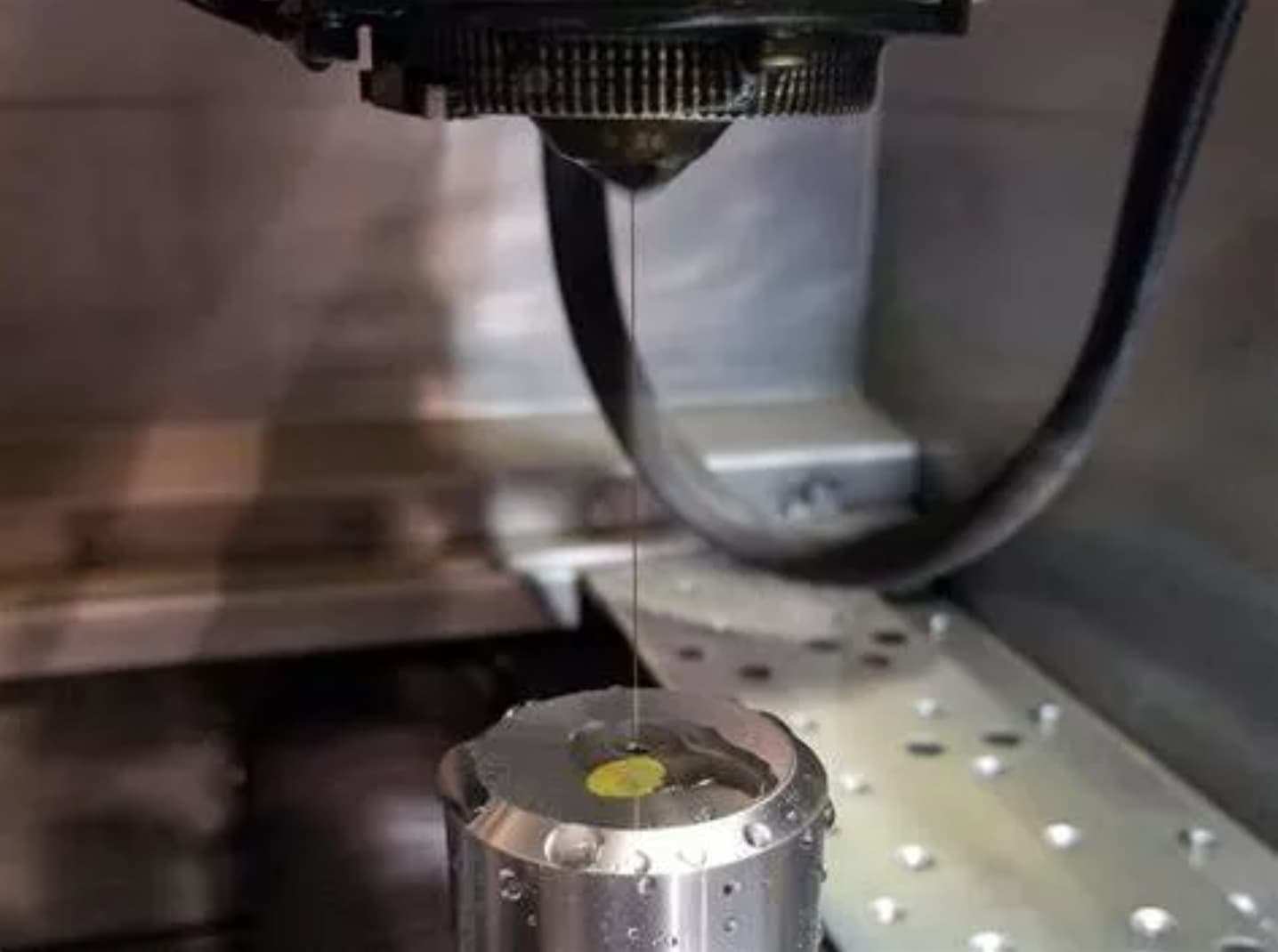

نماذج مشاريع مميزة باستخدام Wire EDM

Project Spotlight: EDM Cutting for Aerospace Tooling

🛫 تصنيع أدوات دقيقة لصناعة الطيران (Aerospace Tooling)

التحدي:
أحد عملائنا في مجال تغليف المواد المعدنية احتاج إلى قوالب من فولاذ الأدوات (Tool Steel Dies) تحتوي على شقوق دقيقة جدًا بعرض لا يتجاوز 0.4 مم، وهو أمر مستحيل تقنيًا باستخدام الطحن أو الخراطة.

الحل:
تم استخدام تقنية القطع والتفريغ الكهربائي باستخدام السلك (Wire EDM) عالية الدقة لتحقيق المطلوب، مع الحفاظ على تفاوت أبعاد ±3 ميكرون فقط.

النتيجة:
أثبتت الأدوات كفاءة عالية في ظروف التشغيل القاسية، وساعدت العميل على تسريع عملية الإنتاج بنسبة 40% مع تحقيق نتائج تشغيل مستقرة على المدى الطويل.

‍

‍

لماذا تختار خدمات EDM من شركة إنتاج (Entag)

• دقة لا مثيل لها: نعتمد على ماكينات EDM متحكَّم بها عبر أنظمة CNC لضمان جودة ثابتة في كل عملية تصنيع.
• مرونة في المواد: نُقدّم حلول تشغيل دقيقة لمجموعة واسعة من المواد، من الفولاذ المقاوم للصدأ إلى التيتانيوم والكربيد.
• تقليل فترات التسليم: نُطبّق أساليب عمل مُحسّنة لتسريع مراحل الإنتاج وضمان تسليم الطلبات في وقت قياسي.
• حلول مخصصة: نوفّر خدمات مخصصة تناسب النماذج الأولية، والدفعات الصغيرة، والإنتاج الكامل حسب متطلبات المشروع.

‍

الخلاصة

تُعد تقنية القطع بالسلك الكهربائي (Wire Cut EDM) الحل الأمثل للصناعات التي تتطلب أعلى مستويات الدقة والتصاميم المعقدة والنتائج المثالية. سواء كنت بحاجة إلى مكونات بمعايير الطيران، أو قوالب دقيقة، أو أجهزة طبية عالية الجودة، فإن التصنيع بتقنيات EDM يحقق ما تعجز عنه طرق التشغيل التقليدية.
