استكشف كيف يعزز المسح ثلاثي الأبعاد عملية خدمات الهندسة العكسية، وإعادة بناء نماذج CAD، والفحص، والنمذجة السريعة. تعرف على كيف يستخدم المصنّعون في مصر الماسحات الضوئية الليزرية لتوليد نماذج ورسومات دقيقة للتصنيع عبر ماكينات CNC وشركة تصنيع ثلاثي الأبعاد.
تتطلب خدمات الهندسة العكسية دقة متناهية. فعندما تكون الرسومات الهندسية مفقودة، أو يتوقف الموردون عن تصنيع المكونات، أو تتآكل الأجزاء بعد سنوات من التشغيل، لا يمكن لطرق القياس التقليدية التقاط الهندسة المعقدة بالدقة الكافية.
يحل المسح ثلاثي الأبعاد هذه المشكلة عن طريق توليد تمثيل رقمي مفصل لأي جسم مادي. باستخدام ماسح المسح ثلاثي الأبعاد في مصر، يمكن للمهندسين التقاط ملايين النقاط البيانية، وتحويلها إلى نماذج CAD نظيفة، وتصنيع بدائل عبر ماكينات CNC أو الطباعة ثلاثية الأبعاد.
تعتمد المصانع اليوم في جميع أنحاء القاهرة والشرق الأوسط على تكنولوجيا المسح ثلاثي الأبعاد لتقليل فترات التوقف، والقضاء على التخمين، وتسريع تطوير المنتجات.
القياسات اليدوية بطيئة وعرضة للخطأ – خاصة للأسطح المتآكلة، والمسبوكات، والأشكال الحرة المعقدة.
يلتقط ماسح المسح ثلاثي الأبعاد الاحترافي الهندسة عالية الدقة فورًا، مما يتيح:
هذا يزيل عدم اليقين في سير العمل الهندسي حيث تكون الدقة أمرًا إلزاميًا.
يعتمد أداء المسح ثلاثي الأبعاد بشكل كبير على الدقة، والوضوح، ونوع جهاز المسح المستخدم. وفي تطبيقات الهندسة العكسية الصناعية، تضمن مواصفات القياس المتقدمة الحصول على نماذج CAD موثوقة وجاهزة للتصنيع على ماكينات CNC.
تمكّن هذه القدرات المهندسين من التقاط أدق التفاصيل الهندسية — حتى في الأجزاء المعقدة للغاية — بكل ثقة وموثوقية.
أصبح المسح ثلاثي الأبعاد أداة أساسية في عمليات الهندسة العكسية، حيث يمكّن المهندسين من التقاط الأبعاد بدقة عالية، وإعادة بناء نماذج CAD المفقودة، وتصنيع القطع بدقة متناهية. فيما يلي أهم التطبيقات التي يقدم فيها المسح ثلاثي الأبعاد أعلى قيمة هندسية وصناعية.
تدير المنشآت الصناعية في جميع أنحاء مصر آلات ومعدات يزيد عمرها عن 10 إلى 30 عامًا. وغالبًا ما تكون وثائقها مفقودة، وقد لا يكون المصنّعون الأصليون (OEMs) موجودين بعد الآن.
يسمح المسح ثلاثي الأبعاد للمهندسين بما يلي:
لا يوجد تبعية للموردين. لا توجد مواعيد استيراد طويلة.
يلتقط ماسح المسح ثلاثي الأبعاد في مصر جميع الأشكال الهندسية الخارجية، مما يتيح التحويل إلى:
تتكامل نماذج CAD هذه مباشرة مع:
وهذا يضمن جودة تصنيع متسقة.

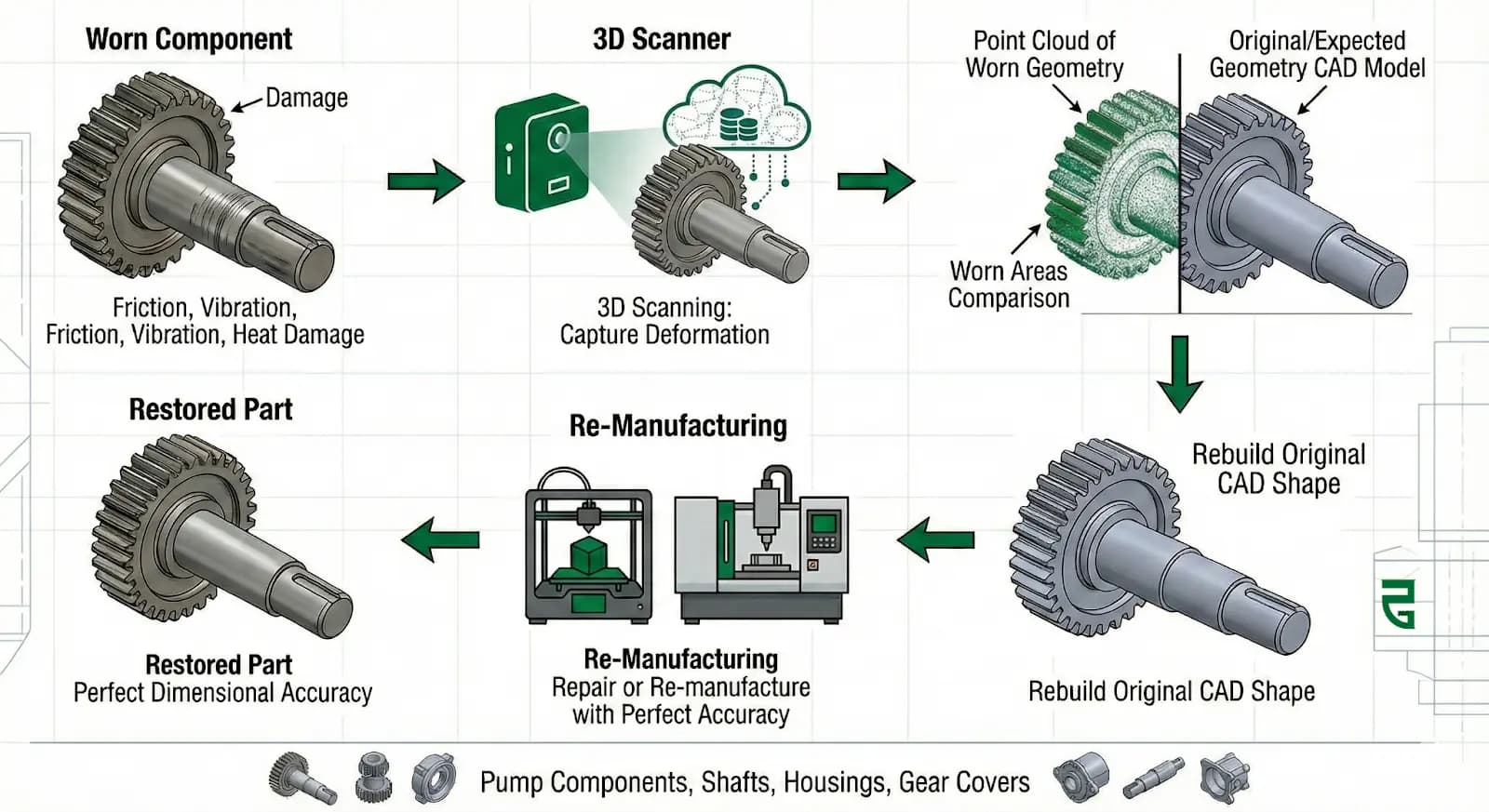

تفقد المكونات المعرضة للاحتكاك أو الاهتزاز أو الحرارة دقتها الأبعاد. يمكن لـ المسح ثلاثي الأبعاد أن:
هذا مفيد بشكل خاص لمكونات المضخات، والأعمدة، والأغطية، وأغطية التروس.
يُستخدم المسح ثلاثي الأبعاد بشكل متكرر لتسريع النمذجة الأولية عن طريق إلغاء النمذجة اليدوية لـ CAD. يمكن للمهندسين مسح:
تنتقل النماذج ثلاثية الأبعاد الناتجة مباشرة إلى الطباعة ثلاثية الأبعاد أو التشغيل الآلي، مما يسرع عملية التحقق (Validation).
لا يمكن قياس الأشكال الحرة (Free-form shapes) باستخدام الفرجار أو أدوات القياس العادية. يُستخدم المسح الليزري لـ:
تحافظ سحابات النقاط عالية الدقة (High-resolution point clouds) على جميع انتقالات الانحناء والميزات الدقيقة.
يُستخدم المسح ثلاثي الأبعاد أيضًا للتحقق من الأجزاء المصنعة عن طريق:
وهذا أمر أساسي في التشغيل الآلي CNC وتشكيل المعادن حيث تكون التفاوتات (Tolerances) مهمة.
يساعد ماسح المسح ثلاثي الأبعاد في مصر المصانع على إنشاء أرشيفات رقمية للمكونات الحيوية:
وهذا يبني استقرارًا تشغيليًا طويل الأمد.
تعرضت منشأة لتصنيع الأغذية في القاهرة لأعطال متكررة بسبب غطاء تروس (Gear Housing) مصنوع من الألومنيوم متصدع على خط إنتاج مستورد. كان عمر الجزء أكثر من 12 عامًا، ولم يعد المصنّع الأصلي يوفر بدائل. وكان القياس اليدوي مستحيلاً بسبب التجاويف الداخلية المعقدة.
تم استخدام ماسح ليزر احترافي لـ المسح ثلاثي الأبعاد والتقاط الهندسة الداخلية والخارجية في أقل من 20 دقيقة. قام المهندسون بتنظيف عملية المسح، وأعادوا بناء نموذج CAD ثلاثي الأبعاد قابل للتصنيع، وأصدروا رسومات فنية ثنائية الأبعاد كاملة بتفاوتات مصححة ومناطق مقواة لمنع الأعطال المستقبلية.
تم تصنيع غطاء التروس البديل باستخدام ماكينات CNC من الألومنيوم وتم تركيبه في غضون 72 ساعة.
النتيجة: تجنب المصنع التوقف المطول، وحصل على توثيق رقمي كامل، وقام بترقية السلامة الهيكلية للجزء - كل ذلك دون الاعتماد على موردين أجانب.
تعتمد عمليات الهندسة العكسية الاحترافية على أجهزة متقدمة وبرامج قياس متخصصة. واستخدام أدوات رائدة في الصناعة يضمن أعلى مستويات الدقة والاتساق وسهولة تحويل البيانات إلى نماذج CAD جاهزة للتصنيع.
تضمن هذه المجموعة من الأدوات أن يلبي نموذج CAD النهائي متطلبات التصنيع والفحص معًا.
يُحدث المسح ثلاثي الأبعاد تحولًا كبيرًا في طرق التصنيع والهندسة عبر مختلف القطاعات في مصر، خصوصًا في الصناعات التي تتطلب دقة أبعاد عالية.
التحول نحو التصنيع الرقمي في القاهرة، والإسكندرية، والشرق الأوسط الأوسع، مدفوع بالآتي:
يوفر المسح ثلاثي الأبعاد الدقة والسرعة والتحكم الكامل في بيانات الهندسة الحيوية.
أصبح المسح ثلاثي الأبعاد أداة أساسية في خدمات الهندسة العكسية الصناعية. من خلال التقاط الهندسة الدقيقة، وتمكين إعادة بناء نماذج CAD بدقة، والتكامل السلس مع التشغيل الآلي CNC والطباعة ثلاثية الأبعاد، يقضي المسح على التخمين الذي يبطئ المشاريع الهندسية.
سواء كان الأمر يتعلق بترميم الأجزاء المتآكلة، أو إعادة إنتاج المكونات المتقادمة، أو التحقق من النماذج الأولية، فإن المسح ثلاثي الأبعاد يمنح المصنّعين المصريين الدقة والسرعة اللازمتين للبقاء في صدارة المنافسة.
س1: ما هي دقة المسح ثلاثي الأبعاد؟
تتراوح الدقة عادة بين ±0.02 مم إلى ±0.05 مم حسب نوع جهاز المسح وحجم الجزء المراد مسحه.
س2: هل يمكن مسح الأجزاء أو الماكينات الكبيرة؟
نعم — يمكن إجراء عدة عمليات مسح ثم دمجها معًا لالتقاط النماذج الكبيرة أو التجميعات الصناعية.
س3: هل يمكن مسح القطع المتضررة أو المتهالكة؟
بالتأكيد. يساعد المسح على استعادة الشكل الأصلي للقطعة من خلال إعادة بناء المناطق المفقودة أو المشوهة بدقة عالية.
س4: ما هي صيغ الملفات التي تقدمونها؟
نقدّم ملفات STL، STEP، IGES، Parasolid، PLY، OBJ حسب احتياجاتك في التصنيع أو الهندسة العكسية.
س5: هل توفرون خدمة المسح في الموقع؟
نعم، نوفر خدمة المسح ثلاثي الأبعاد في الموقع للمصانع في القاهرة والإسكندرية والمناطق القريبة.
س6: هل يمكن استخدام بيانات المسح مباشرة في CNC؟
نعم — بعد إتمام الهندسة العكسية، يمكن استخدام نموذج CAD الناتج مباشرة في تشغيل CNC أو تشكيل الصاج أو الطباعة ثلاثية الأبعاد.
